Адаптер MiniPCI-e to USB для 4G LTE модемів з антенами RP-SMA

Існує певний клас 3G/4G-модемів, які являють собою пристрої формату miniPCIe без корпусу, вбудованих антен та SIM-слоту. Такі модеми часто встановлюють у корпуси роутерів або іншого обладнання, яке підтримує інтерфейс та слот для SIM-картки. Однак, без зовнішнього пристрою використовувати такий вигляд. MiniPCI модемів не вийде.

Адаптер miniPCIe — USB дозволяє використовувати модуль MiniPCI-e як USB-модем для комп'ютера, ноутбука або маршрутизатора. Цей адаптер підходить для модемів формату miniPCIe з USB-інтерфейсом, таких як Huawei me909s-120 та Quectel EP06-E, Quectel EC-25.

Чому MiniPCI-e модеми краще працюють ніж USB?

MiniPCI-e модеми зазвичай мають кращу продуктивність, ніж USB-модеми, з кількох причин:

1. MiniPCI-e модеми - це професійне обладнання промислового класу.
2. Модулі оснащені більшою площею тепловідведення (менше перегріваються).
3. Мають вищий клас модему в порівнянні з USB моделями (максимальний LTE CAT.4)
4. Висока швидкість передачі, модулі LTE CAT.6 та вище від 300 Мбіт/сек
5. Вбудований підсилювач слабкого сигналу, споживання модему більше, ніж можливості шини USB 2.0
6. Підвищена надійність
7. Можливість працювати в різних режимах: QMI/PPP/ECM/MBIM


Пристрої формату miniPCIe без підтримки режиму USB не підходять для роботи з цим адаптером. Щоб дізнатися, який інтерфейс використовується в конкретній моделі модему, необхідно звернутися до документації виробника.

Адаптер USB для модулів формату miniPCIe дозволяє використовувати сучасні модеми LTE Cat. 6 як традиційний USB-модем. Швидкість та інші параметри мобільного підключення залежать від параметрів встановленого модему miniPCIe.

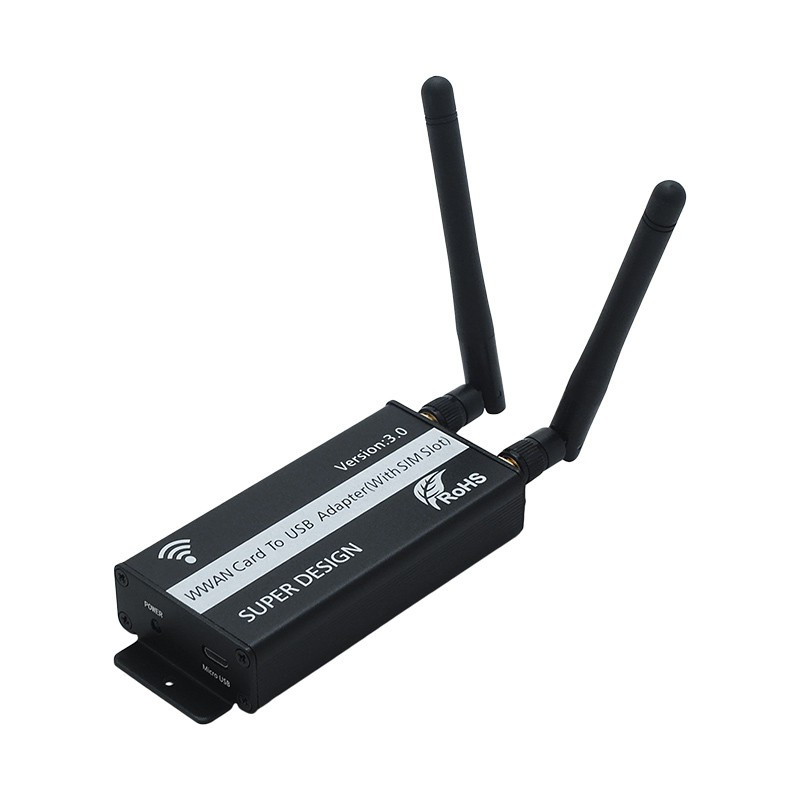

Адаптер має порт Micro-USB для підключення до кінцевого пристрою, два ВЧ-роз'єми RP-SMA-female для підключення знімних антен, слот для SIM-карти та світлодіодний індикатор живлення. Комплект поставки включає дві широкосмугові штирьові антени для прийому і передачі сигналу 3G/4G-мереж.

Користувачі можуть замінити штатні антени на потужніші вуличні рішення, які купуються окремо. Зверніть увагу, що для підключення інших антен стільникового зв'язку можуть знадобитися перехідники через використання реверсного роз'єму RP-SMA.

Для встановлення модему в корпус адаптера необхідно зняти кришку, яка надійно фіксується гвинтами. Порт miniPCIe розташований на друкованій платі адаптера, і для встановлення необхідно підключити пігтейли антенних роз'ємів до роз'ємів U.FL (IPX) на п
