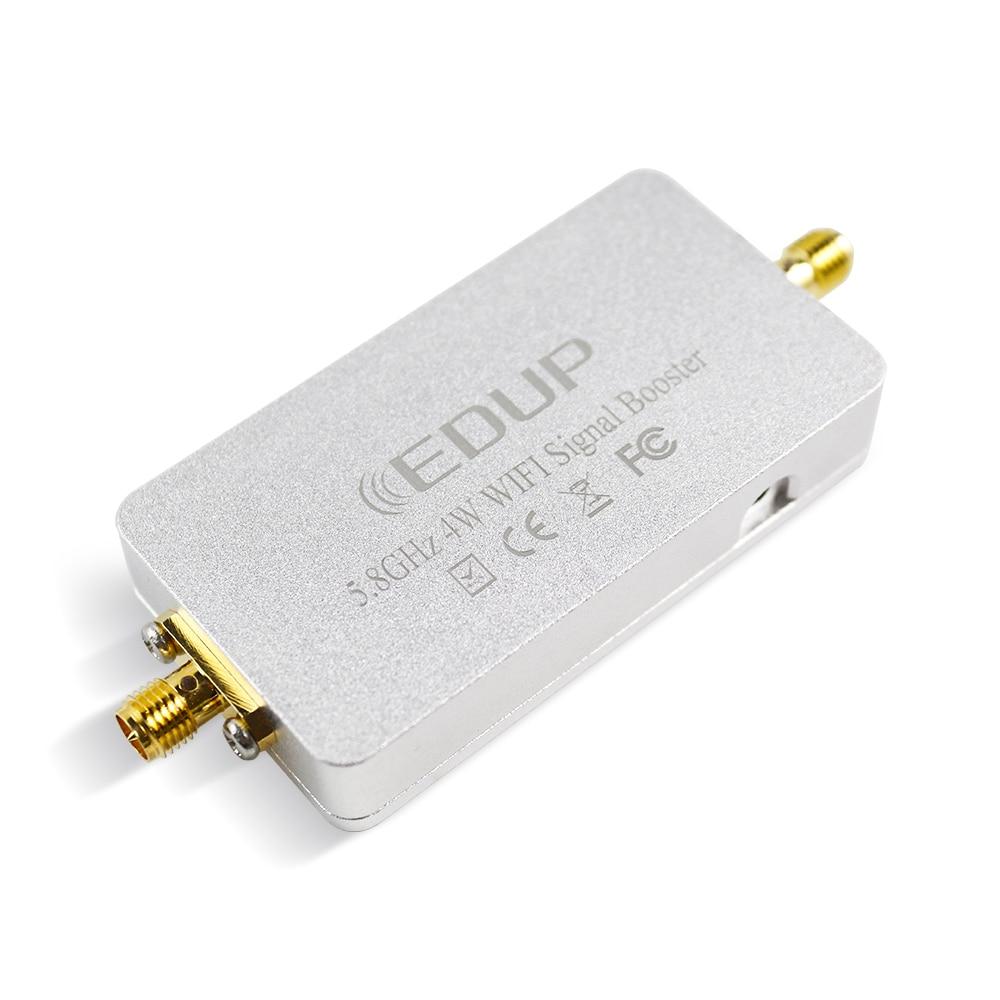

Підсилювач сигналу WiFi 5.8 ГГц для керування дроном та квадрокоптером 4W 36 dBm EDUP EP-AB019

EDUP EP-AB019  малошумливий підсилювач для керуванням дрону DJI/ Autel та іншими, які використовують частоту для керування польотами 5.8 ГГц. Саме такий підсилювач стоїть в антені ALIENTECH DUO.

Характеристики EDUP EP-AB019 :

Підсилювач для квадрокоптерів EDUP EP-AB019 має низький рівень шуму 3 дБ: знижує зовнішні перешкоди і підвищує відношення сигнал/шум на виході. Сумісний з пристроями  IEEE 802.11b/g/n у частотному діапазоні 5725-5850 МГц. Просте підключення без необхідності встановлення програмного забезпечення, посилення більш ніж у 80 разів, підвищує якість зв'язку та зону покриття. Що стосується управління польотів дронів - можливість керування без втрати лінка під засобами РЕБ.

Технічні характеристики підсилювача  EDUP EP-AB019:

• Діапазон частот: 5725-5850 МГц
• Робоча напруга: 5-16 В
• Коефіцієнт посилення прийому: 15 дБ±1
• Коефіцієнт посилення під час передачі: 19 дБ±1
• Максимальна вихідна потужність (P1dB): 36 дБм (4 Вт)
• Мінімальна вхідна потужність для включення: 3 дБм, максимальна - 20 дБм EVM: 3% @ 28 дБм, 802.11a 54Mbps OFDM 64QAM BW 20MHz
• Фактор шуму: <3 дБ
• Споживаний струм: 485 мА при вихідній потужності 28 дБм та напрузі 12 В
• Затримка перемикання TX/RX: <1 мкс

Інтерфейс підключення та індикатори:

• Індикатор LED: передавач – зелений; приймач – червоний
• Температура експлуатації: від -30 ℃ до +70 ℃
• Температура зберігання: від -40 ℃ до +150 ℃
• Відносна вологість: до 95%
• Роз'єм для підключення антени: вхід - SMA-male; вихід - RP-SMA-male
• Роз'єм живлення: 2,5 * 0,7 мм DC
• Розмір корпусу: 65*35*13 мм
• Матеріал корпусу: алюміній
• Вага нетто: 0,06 кг

Примітки:

1. Живлення
2. Спершу необхідно підключити антену, потім подати живлення на підсилювач, а потім пульт квадрокоптера.
3. Вихідна потужність може досягати 36 дБм, коли вхідна потужність становить 19 дБм або 20 дБм (посилання за замовчуванням - 17 дБ).

Комплектація:

• Підсилювач WiFi&EDUP EP-AB019
• Кабель-роз'єм DC-USB
• Кабель-роз'єм DC
• Перехідник RP-SMA male на SMA male
• Перехідник UFL на RP-SMA male
• Посібник користувача
