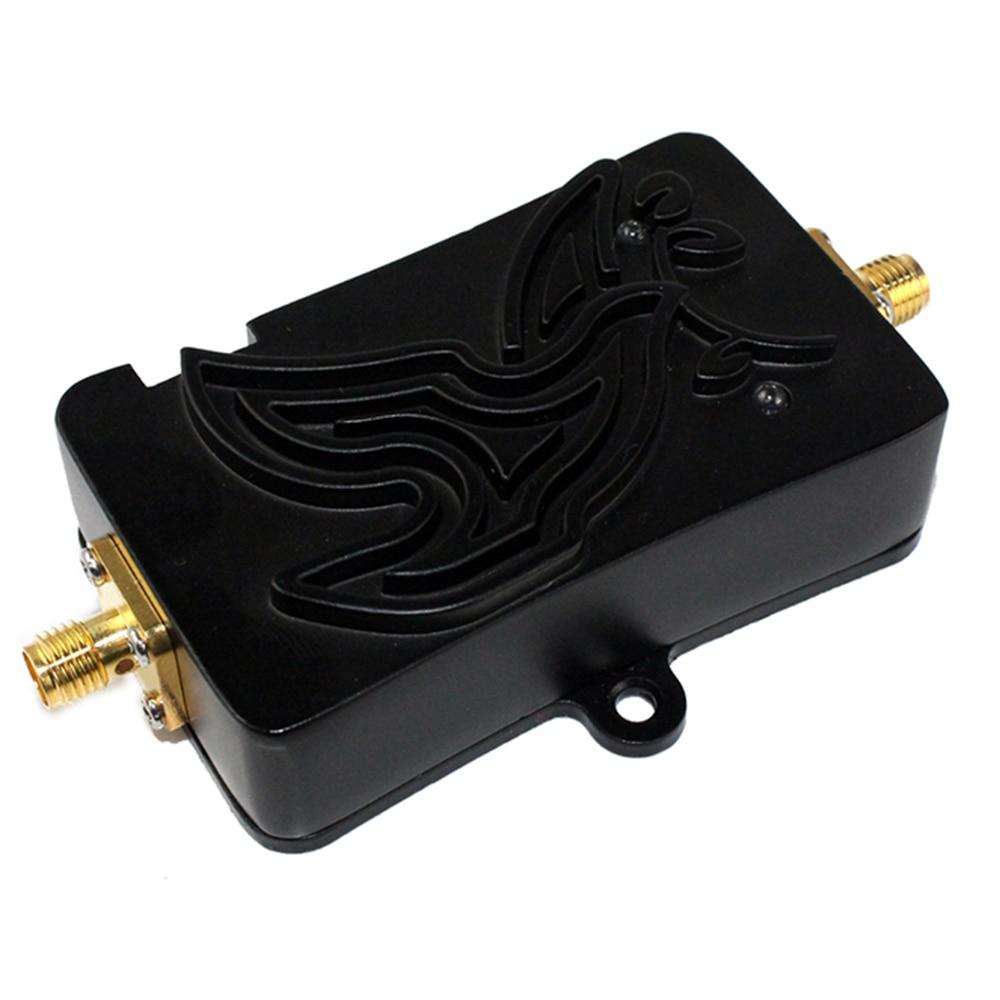

Підсилювач сигналу WiFi 2.4 ГГц для керування дроном та квадрокоптером 4W 36 dBm EDUP EP-AB007

EDUP EP-AB007 - підсилювач на 2.4 ГГц, використовується для розширення зони WiFi та збільшення відстані польоту квадрокоптера/дрону у зоні дії РЕБ. Підсилювач працює в діапазоні частот 2400-2500 МГц, живлення 12 вольт. У польових умовах можливе використання PowerBank через адаптер живлення DC/DC 5 to 12.

Технічні характеристики підсилювача  EDUP EP-AB007:

• Діапазон частот: 2400-2500 МГц
• Робоча напруга: 6-16 В
• Коефіцієнт посилення прийому: 10 дБ±1
• Коефіцієнт посилення під час передачі: 13 дБ±1
• Максимальна вихідна потужність (P1dB): 36 дБм (4 Вт)
• Мінімальна вхідна потужність для включення: 3 дБм, максимальна - 23 дБм EVM: 3% @ 28 дБм, 802.11g 54 Мбіт/с OFDM 64QAM BW 20 МГц
• Фактор шуму: <2,5 дБ
• Споживаний струм: 580 мА при вихідній потужності 28 дБм та напрузі 12 В
• Затримка перемикання TX/RX: <1 мкс

Інтерфейс підключення та індикатори:

• Індикатор LED: передавач – зелений; приймач – червоний
• Температура експлуатації: від -30 ℃ до +70 ℃
• Температура зберігання: від -40 ℃ до +150 ℃
• Відносна вологість: до 95%
• Роз'єм для підключення антени: вхід - SMA-male; вихід - RP-SMA-male
• Роз'єм живлення: 2,5 * 0,7 мм DC
• Розмір корпусу: 65*35*13 мм
• Матеріал корпусу: алюміній
• Вага нетто: 0,06 кг

Примітки:

1. Живлення
2. Спершу необхідно підключити антену, потім подати живлення на підсилювач, а потім пульт квадрокоптера.
3. Вихідна потужність може досягати 36 дБм, коли вхідна потужність становить 19 дБм або 20 дБм (посилання за замовчуванням - 17 дБ).

Комплектація:

• Підсилювач WiFi&EDUP EP-AB007
• Адаптер живлення від мережі 220 вольт
• Перехідник RP-SMA male на SMA male
• Посібник користувача
