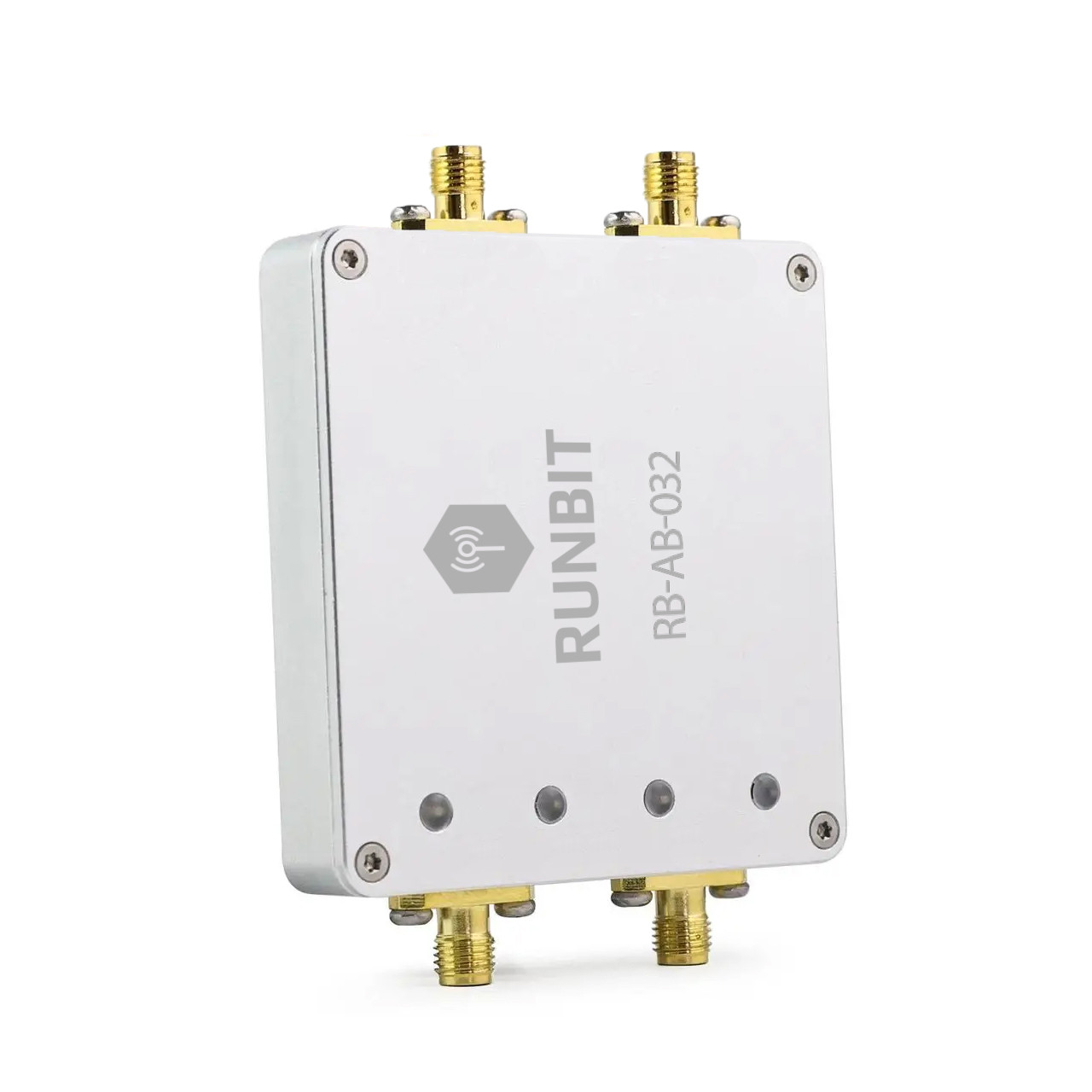

Підсилювач сигналу WiFi 2.4 - 5.8 ГГц для керування дроном та квадрокоптером 4W 36 dBm RunBit RB-AB032

RunBit RB-AB032 - дводіапазонний підсилювач з комбінованими двома входами 2.4/5.8 ГГц на кожен і двома виходами на окремі частоти: перший вихід 2.4 ГГц, другий вихід 5,8 ГГц.

Вхідний каскад реалізований, як суматор, за схемою мосту Вілкінсона. Така схема підключення підсилювача дозволяє підключити один підсилювач RunBit RB-AB032 до двох висновків з пульта управління дрона типу DJI/Autel та інших дводіапазонних пристроїв з підтримкою рознесення сигналу по каналах. На вихід необхідно підключити вузькосмугові антени 2.4 та 5.8 ГГц, кожну на свій канал.

Саме такий підсилювач стоїть в антені Alientech DUO, Acasom ROCK-2. За рахунок можливості використання антен, що підключаються, з високим коефіцієнтом посилення в порівнянні з антенами типу Alientech DUO, наприклад Mapple Wireles потужність і чутливість сигналу буде в рази більшою, що призведе до стабільного лінку на більшій відстані.

Переваги RunBit RB-AB032:

• Наднизький рівень шуму 3,0 дБ
• Робочий діапазон вхідної напруги від 6 до 16 В
• Робота з сертифікованими пристроями бездротової локальної мережі IEEE 802.11a/n.
• Просто підключи та працюй, програмне забезпечення не потрібне
• 80-кратне збільшення потужності, покращення якості зв'язку та покриття сертифікованих пристроїв WLAN
• 2 входи 2.4+5.8 ГГц на кожен канал
• 2 виходи: 1 - канал 2.4 ГГц, 2 - канал 5.8 ГГц

Технічні характеристики:

Параметри каналу 5,8 ГГц:

1. Діапазон частот: 5725-5850 МГц
2. Робоча напруга: 6-16 В
3. Посилення прийому: 15 дБ ± 1
4. Посилення передачі: 18 дБ ± 1
5. Максимальна вихідна потужність (P1 дБ): 36 дБм (4 Вт)
6. Вхідна потужність сигналу для спрацьовування підсилювача: хв: 5 дБм Макс: 23 дБм
7.EVM: 3% при 27 дБм 802.11a 54 Мбіт/с OFDM 64QAM BW 20 МГц
8. Рівень шуму: <4,0 дБ
9. Поточне джерело живлення: 550 мА @ Pout 27 дБм 12 В
10. Затримка перемикання TX/RX: 1 мкс
11. Світлодіодний індикатор: передавач: зелений; Приймач: червоний
12. ВЧ-роз'єм: вхід: SMA-female; Вихід: RP-SMA female

Параметри каналу 2,4 ГГц:

1. Діапазон частот: 2400-2500 МГц
2. Робоча напруга: 6-16 В
3. Посилення прийому: 17 дБ ± 1
4. Посилення передачі: 18 дБ ± 1
5. Максимальна вихідна потужність (P1 дБ): 36 дБм (4 Вт)
6. Вхідна потужність вхідного сигналу: хв: 5 дБм Макс: 23 дБм
7.EVM: 3% при 27 дБм 802.11a 54 Мбіт/с OFDM 64QAM BW 20 МГц
8. Рівень шуму: 3,0 дБ
9. Поточне джерело живлення: 680 мА @ Pout 27 дБм 12 В
10. Затримка перемикання TX/RX: 1 мкс
11. Світлодіодний індикатор: передавач: зелений; Приймач: червоний
12. ВЧ-роз'єм: вхід: SMA-female; Вихід: RP-SMA female
13. Температура зберігання: -40℃～+150℃
14. Робоча вологість: до 95% відн. вологість
15. Робоча температура: -30℃～+70℃
16. Гніздо живлення: 2,5*0,7 мм постійного струму (за умовчанням)
17. Розмір корпусу: 75*62*11.5 (мм)
18. Матеріал корпусу: алюміній
19. Вага нетто: 0,15 кг.

 Компанія RunBit виробляє кабельні зборки будь-якої конфігурації роз'ємів SMA/RP-SMA/QMA/N - type/BNC/UHF
